Train navette

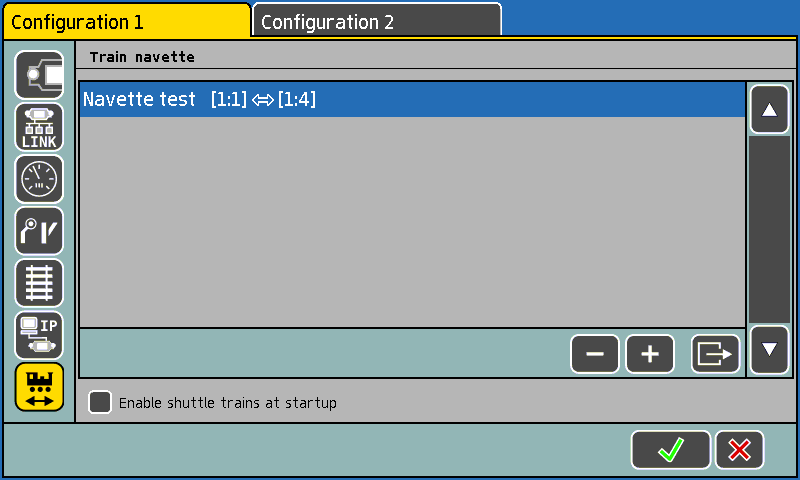

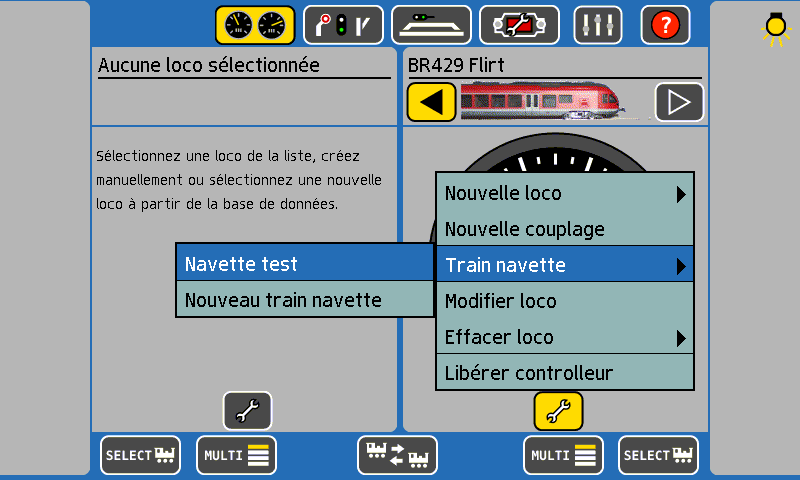

Pour compléter l’utilisation de la rétro-signalisation S88 avec l’ecos, voici une petite démonstration de la fonction « navette ».

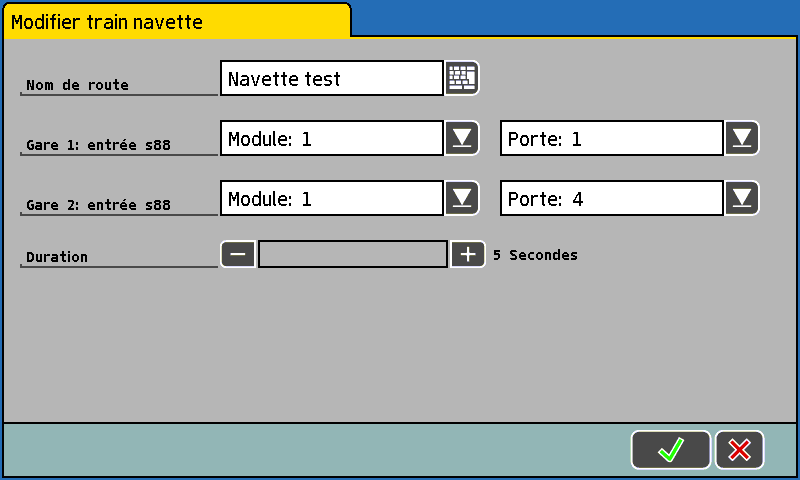

Cette fonction est très rudimentaire ; elle consiste à faire des aller-retours entre deux points. Lorsque le train atteint le point A, l’ecos lui envoie un ordre d’arrêt ; puis après une pause de durée configurable, lui envoie l’ordre de faire marche arrière.

Arrivé au second point B, même chose. Et ainsi de suite. Il n’est pas possible de configurer des vitesses différentes sur le parcours (exemple une vitesse V1 dans une courbe et une vitesse V2 en pleine voie). On ne peut pas non plus donné un décalage entre le point de détection et le lui exacte où l’on souhaite arrêter le train.

Nous verrons plus tard, comment faire cela depuis un ordinateur !

Cette entrée a été publiée dans Modélisme ferroviare, avec comme mot(s)-clef(s) , . Vous pouvez la mettre en favoris avec ce permalien.

7 réponses à Train navette

  1. n'ry dit :

    bonjour

    je possede une ecos premiere genration nb pour le train navette tu utilise un s88 pour aller du point A à B donc retrosignalisation peu tu m’en dire plus sur ton instalation cela m’interesse car j’ai acheter des bm1 pour faire des arret en gare ect…..m’etant pas un pro en digital tes conseils seront le bien venu
    merci a toi
    cdlt n’ry

    • Nicolas dit :

      Bonjour,

      Pour la rétro-signalisation, je te conseille la détection par consommation de courant. C’est ce qu’il y a de plus fiable. Comment ça marche ? C’est simple, on isole une portion de la voie (soit un rail, soit les deux) ; puis à l’aide d’un module prévu à cet effet (ex : RM-GB-8N de LDT), on mesure la consommation de courant.

      Je te conseille de lire mon article « Pose de la voie« , ainsi que l’article « Installation de l’ecos » dans lesquels j’aborde la rétro-signalisation.

      Dans le cas d’un train navette, il suffit de détecter deux zones : la zone A et la zone B.

      Quand le train entrera dans la zone détectée, l’Ecos enverra un signal d’arrêt à ton train ; il faut donc que tu prévoies une distance suffisante pour que le train s’arrête (dans cette zone).

      La vitesse entre la zone A et la zone B n’est pas modifiable (ou seulement manuellement). Le parcours entre la zone A et B ne peut pas être conditionné (exemple : arrêt devant un signal ; arrêt parce qu’une aiguille n’est pas positionnée…) Par contre, le déplacement de la navette peut générer des événements pour contrôler un signal, un passage à niveau… (et cela via rétro-signalisation).

      N’hésite pas à revenir vers moi, si tu as d’autres questions.

      Nicolas

  2. n'ry dit :

    merci pour ta reponse je ne l’avais pas vu merci
    combien de cantont peu t’on fait avec ce module ldt ?
    je suis super content d’etre tomber sur ton blog bon si j’ai des questions je sais a qui m’adresser
    cldt n’ry

    • Nicolas dit :

      Bonsoir,

      Avec le module LDT que j’utilise, on peut détecter 8 zones. (il y a 8 capteurs).

      Il existe des modules permettant de détecter 16 zones (c’est soit 8 ; soit 16).

      Voir le site de LDT, il propose plusieurs types de modules.

      Attention, quand tu utilises le mot canton ; cela signifie « dans laquelle, il peut y avoir un seul et unique train ». Un train peut s’arrêter dans un canton ; si le canton suivant est déjà occuper. Souvent on découpe un canton en 2 ou 3 blocs. Chacun de ses blocs sont équipés de contacts de rétro-signalisation.

      Exemple : Canton A a deux blocs 1 et 2. Je note donc A1 et A2. Le train entre dans le bloc A1. Le canton B étant occupé, il reçoit l’ordre de ralentir. Puis dans le bloc A2, il reçoit l’ordre de s’arrêter.

      Nicolas

  3. n'ry dit :

    merci de ton retour
    je vais allez sur le site ldt c’est le meme principe que les bm1 ou bm 3 lenz sauf que là tu n’as pas besoin de parametrer le decodeur ni de decodeurs specifiques donc plus souple d’utilisation j’ai regarder pour avoir le prix du RM-GB-8N pas trouver sur train modelisme ou autre tu te fourni ou ?
    cdlt n’ry

  4. n'ry dit :

    j’ai regarder chez eux de plus je l’est deja eu au telephone il est tres cometant mais le module n’est plus dispo
